分电压检测系统是用来显示串联电池组各个串联电池的分电压和总电压。检测分电压路数最多13路，总电压小于100V。

可以检测4节12V；5节12V；6节12V；9节8V；10节6V；13节6V电池组分电压。

单节最小检测电压大于2V。

电压检测端输入阻抗Rr>150KΩ。

分电压显示分为1位小数和2位小数两种。

分电压显示整数为2位。

电源电压：DC35V~100V。

整机消耗电量<50mA。

当全部分电压测试端子开路时，V1=V∑≈2.1V。

显示方式：彩色液晶；分为13节显示、6节显示、5节显示、4节显示。触摸屏分页。

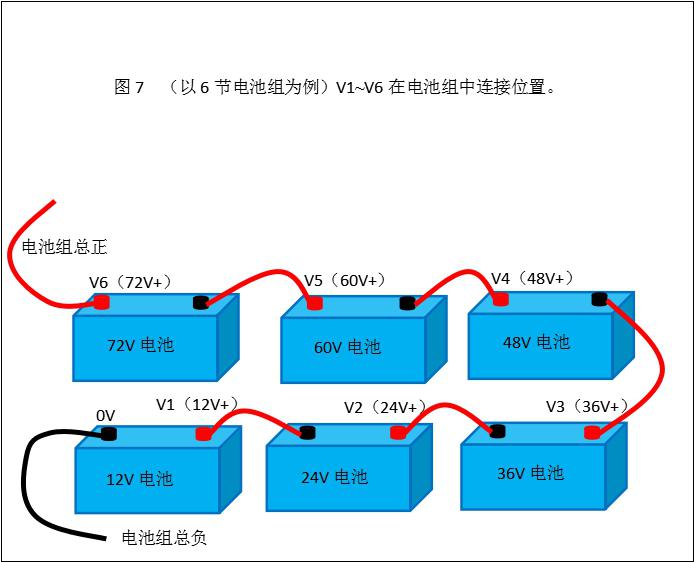

敬告：0V是电池组总负；→V1（12V+）→V2（24V+）→V3（36V+）→V4（48V+）

→V5（60V+） →V6（72V+）。请参阅图7。

    彩屏的左侧是电压V1~V13的位置定义图。连接V1~V13时按顺序连接，不要连错！！

如图1~4

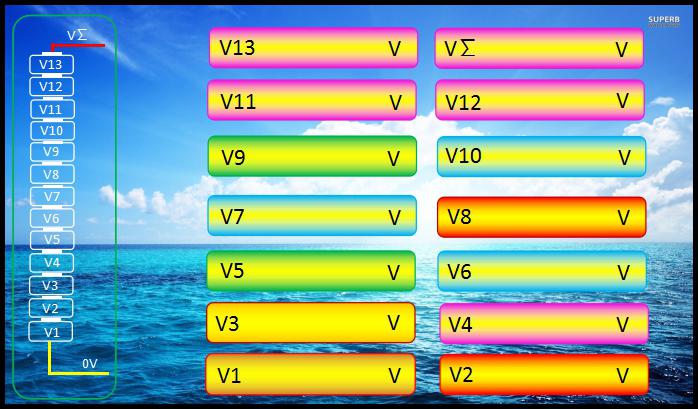

图1：第一页 13节分电压显示。注意：V1是从总负向上数第一节电池电压。

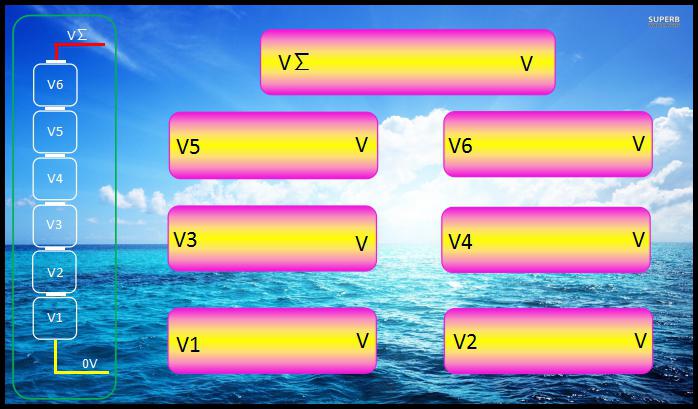

图2：第二页 6节分电压显示。注意：V1是从总负向上数第一节电池电压。

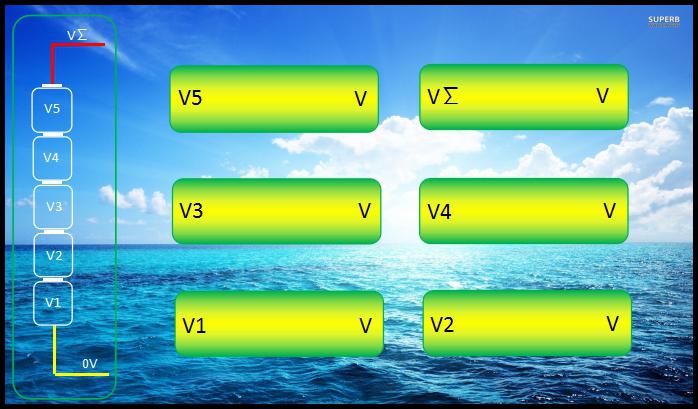

图3：第三页 5节分电压显示。注意：V1是从总负向上数第一节电池电压。

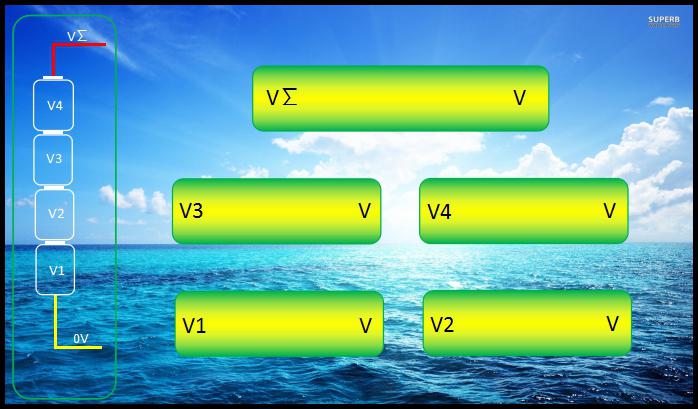

图4：第四页 4节分电压显示。注意：V1是从总负向上数第一节电池电压。

图1~4中，最左侧为等效串联电池组电池排列。其中各个电池排列顺序和代号用相同符号代替。

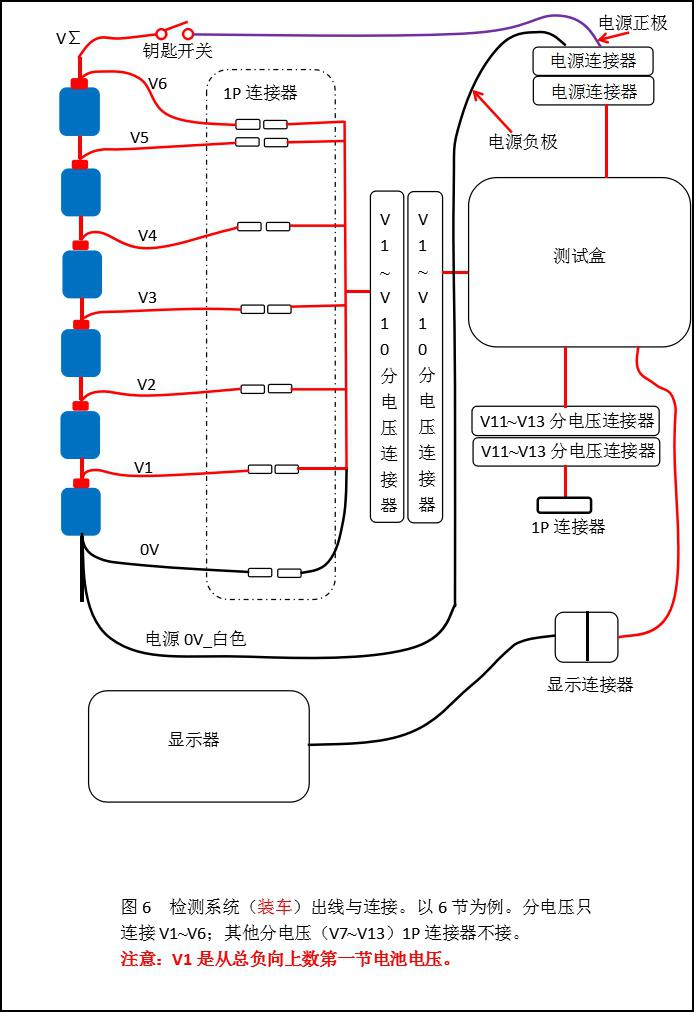

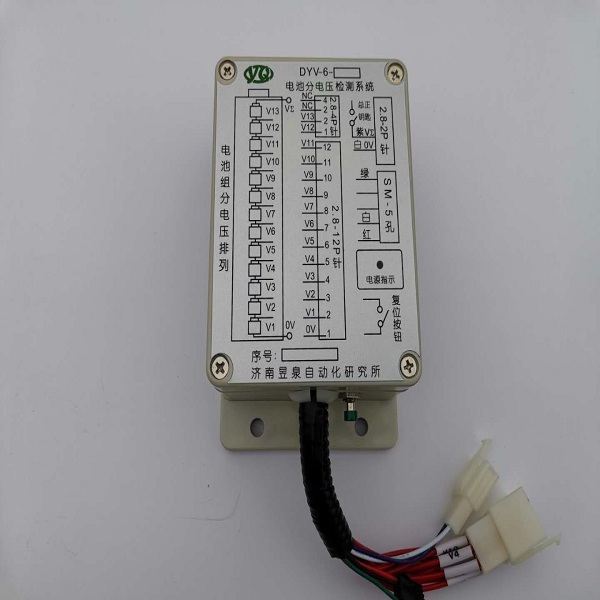

检测盒有1个2.8_12P分电压连接器、1个2.8_4P分电压连接器、1个2.8_2P电源连接器、1个SM_5P显示连接器。注意：V1是从总负向上数第一节电池电压。

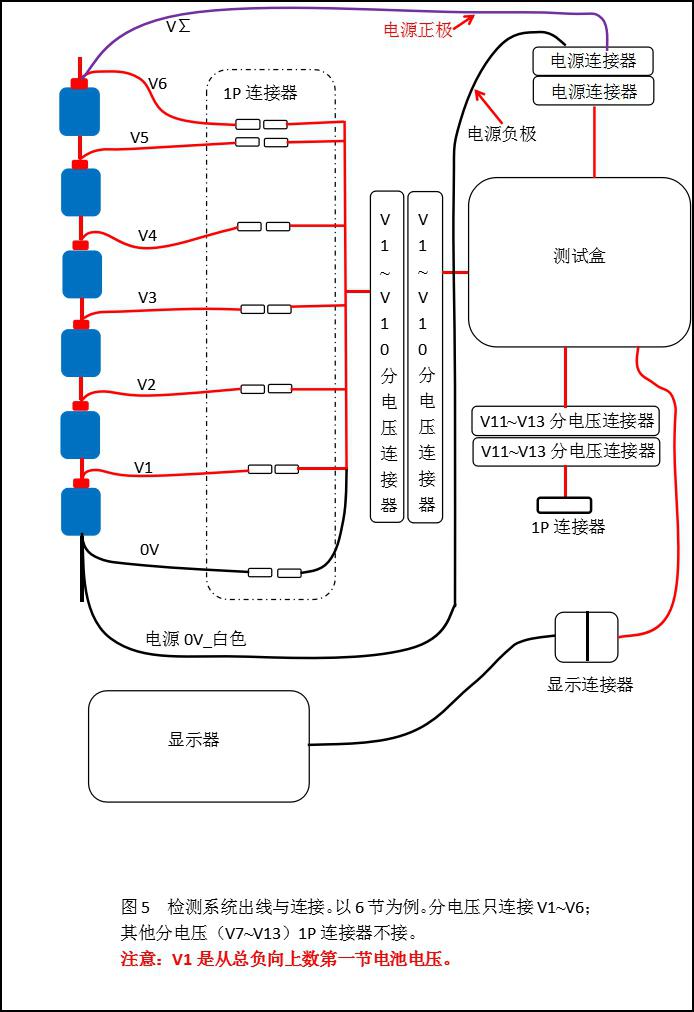

连接方法：

1、显示器接头连接到SM_5P显示连接器上。

2、分电压检测端根据需要将0V端子接到电池组0V端子。V1~V13接到电池组相应正端子上，不需要的端子（没有的端子例如电池组由4节电池组成，只有V1~V4端子连接，其它端子不接）不连接。

3、各个端子连接好后检查无误，将相应端子（1P）连接器连接好。

4、把电源正极（紫线）连接到电池组总正、电源负极（白线）连接到电池组总负。

5、连接电源连接器接通电源。连接完毕。显示各个电池分电压和总电压（V∑）。

6、如果需要，可以按动检测盒复位键（红色按钮），重新检测。

7、检测完毕后，拔下电源连接器（或者关断电源）。

8、拔下分电压相应端子（1P）连接器。取下连接端子。测量完毕。

                                                                                                济南昱泉自动化研究所

                                                                                                2018.12.26
